Film 1 · Schritt 10 bis 17 · 5:39
Der ESP32 bekommt Beine
Leisten zuschneiden, in die Platine stecken, zum ersten Mal löten. Am Ende steckt der kleine Computer und lässt sich wieder abziehen.
Im Bauheft: ab Schritt 10Zum Nachbauen
1D Dungeon Crawler
Ein Dungeon Crawler, dessen Spielfeld ein einzelner LED-Streifen mit 300 Lichtern ist. Du bist ein Lichtpunkt. Gesteuert wird mit einer Feder: kippen heißt laufen, wackeln heißt angreifen.
- Blau bist du.
- Rot sind Monster.
- Gelb sind Fallen.
- Grün sind Sachen zum Einsammeln.
- Weiß ist das Ziel.
Lesen und bauen
Das Bauheft
- Einkaufsliste mit Laden, Preis und Häkchen
- Programm aufspielen, löten, stecken: ein Bildschirm pro Schritt
- Jeder Teil endet mit einem Test. Erst wenn er klappt, geht es weiter.
- Am Schluss drei Zusätze: Sound, Augen an der Wand, Zuschauer-Bildschirm
- Im Projektordner: das Spiel und die Testkonsole für die Arduino IDE, die Testmelodie für die SD-Karte
Vormachen, nachmachen
Drei Filme zur Platine
Teil 2 des Bauhefts zum Zuschauen: Hände machen jeden Handgriff vor, dann heißt es „Jetzt du!“. Halt den Film an, mach es nach, schau weiter. Untertitel lassen sich im Film einschalten.
-
-
Film 2 · Schritt 18 bis 26 · 5:36
Drei Buchsen und ein Chip
Buchsen für Sensor, Sound und Streifen setzen und beschriften, dann Chip, Kondensator und Widerstand. Danach ist die Vorderseite fertig.
Im Bauheft: ab Schritt 18 -
Film 3 · Schritt 27 bis 46 · 8:12
Die Rückseite
Platine umdrehen, einen Draht machen, dann 7 Brücken und 16 Drähte, einer nach dem anderen. Zum Schluss prüfen und den ESP32 aufstecken.
Im Bauheft: die Rückseite
Mehr zum Spiel
Was noch dazugehört
-
Zum Ausdrucken
Spielkarten
Mit Karten legst du ein Level: eine Figur in die Mitte, Orte und Eigenschaften drum herum. Sechs Druckstile, von schwarz leuchtend bis zum Ausmalen.
Karten öffnen -
Demo im Browser

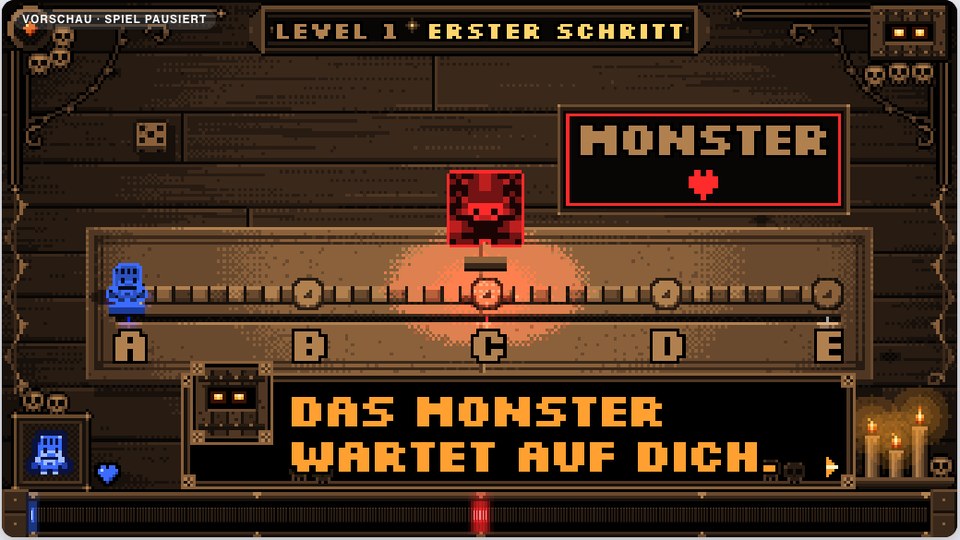

Zuschauer-Bildschirm
Ein Monitor zeigt den Zuschauern das Spiel als Dungeon. Hier läuft eine Demo mit den echten Leveln; die Verbindung zum Spiel fehlt noch.
Vier Ansichten und die Regie Nur der Tunnel -
Für den 3D-Drucker

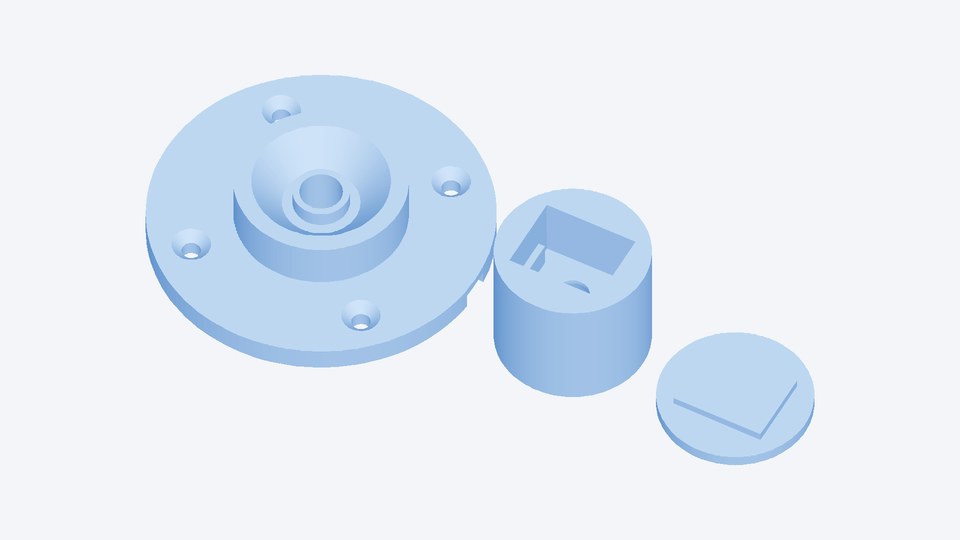

Knauf und Fußplatte
Wer einen 3D-Drucker hat, druckt Fußplatte, Knauf und Deckel und braucht keinen Tennisball. Alle drei Teile in einer Datei, Stellfläche 165 × 80 mm, ohne Stützen. Der Zusammenbau steht im README des Projektordners.
alles.stl herunterladen
